Промышленные этиленоксидные стерилизаторы
Системы большого объема для низкотемпературной финишной стерилизации медицинских изделий оксидом этилена на производственных предприятиях.
Промышленная EO-стерилизация применяется там, где необходимо обрабатывать серийные партии термолабильной продукции в контролируемом и воспроизводимом технологическом процессе.
Финишная стерилизация медицинских изделий в промышленном масштабе
При серийном производстве медицинских изделий требования к стерилизационному участку существенно отличаются от задач медицинского учреждения. Необходимо обрабатывать крупные партии продукции, обеспечивать повторяемость технологических циклов и интегрировать оборудование в производственный процесс.
Этиленоксидная технология применяется для низкотемпературной стерилизации продукции, совместимой с EO. Газообразный стерилизующий агент способен проникать через совместимые упаковочные материалы и в труднодоступные элементы изделий сложной конструкции.
Промышленный стерилизатор в данном случае является частью технологической системы, в которую также входят подготовка загрузки, управление параметрами процесса, подача стерилизующего агента, вакуумная система, увлажнение, вентиляция и предусмотренные проектом системы безопасности.
Что отличает промышленную EO-систему
Это не просто увеличенная стерилизационная камера. Оборудование проектируется для работы с крупными производственными загрузками и требует соответствующей инженерной инфраструктуры.
Большая камера
Габариты камеры позволяют организовать загрузку продукции крупными партиями, в том числе на европаллетах.
Автоматизация цикла
Система управления контролирует предусмотренные программой стадии и основные параметры стерилизационного процесса.
Управление микроклиматом
Оборудование предусматривает управление температурой, влажностью и давлением в соответствии с параметрами процесса.
Инженерная интеграция
Для работы системы необходимы вакуум, нагрев, увлажнение, пневматика и другие предусмотренные конфигурацией подключения.
Работа с оксидом этилена
Проект предусматривает технологические решения для подачи EO и обращения со стерилизующим агентом.
Системы безопасности
Автоматические системы контроля и сигнализации являются важной частью промышленного стерилизационного комплекса.

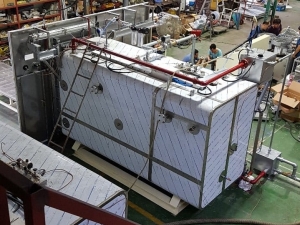

Промышленный стерилизатор SPX-7 EO
Ниже приведены характеристики промышленного этиленоксидного стерилизатора с внутренним объемом камеры 7 м³.
Размер камеры позволяет разместить до 3 ¾ европаллеты за одну загрузку. Для других производственных задач конфигурация оборудования подбирается отдельно.
Основные параметры SPX-7 EO
Параметры приведены для представленной конфигурации стерилизатора объемом 7 м³.
| Внутренний объем камеры | 7 м³ |
|---|---|
| Транспортировочные размеры | 190 × 240 × 345 см, масса около 4 т |
| Внутренние размеры камеры | 135 × 170 × 300 см |
| Вместимость | до 3 ¾ европаллеты |
| Производительность | до 3 циклов в сутки, до 11 ¼ европаллеты в сутки |
| Материал внутренней камеры | нержавеющая сталь SUS 304, толщина 8 мм |
| Наружная оболочка | декоративная нержавеющая сталь, толщина 0,8 мм |
| Температурный диапазон системы | 0-100 °C, PID-регулирование |
| Теплоизоляция | минеральная вата Rock Wool, толщина 50 мм |
| Диапазон давления | -95…+80 кПа |
| Диапазон относительной влажности | 20-100% RH, регулируемый |
| Диапазон концентрации EO | 300-1000 мг/л |
| Продолжительность цикла | 3-12 часов |
| Предварительный вакуум | до -90 кПа |
| Максимальная мощность нагрева | 24 кВт |
| Электропитание | трехфазное, 380 В, 50 Гц |
Приведенные значения относятся к описанной конфигурации SPX-7 EO и не являются универсальными параметрами всех промышленных этиленоксидных стерилизаторов.
Управление стерилизационным процессом
В конфигурации SPX-7 EO используется двухуровневая система управления на базе промышленного компьютера Easyview и контроллера Panasonic PLC.
Автоматизация предназначена для управления последовательностью технологических стадий и контроля параметров процесса.
Автоматическое управление стерилизационным процессом
Вывод параметров цикла на дисплей
Автоматическая система сигнализации
Сдвижные двери с автоматически надуваемыми уплотнениями
Основные системы промышленного стерилизатора
Промышленная EO-камера работает в составе комплекса взаимосвязанных инженерных и технологических систем.
Вакуумная система
Используется для предусмотренных циклом вакуумных стадий, удаления воздуха и управления давлением.
Система нагрева
Предназначена для предварительного нагрева камеры и поддержания требуемого температурного режима.
Автоматическое увлажнение
Парогенератор используется для формирования предусмотренных процессом условий прекондиционирования.
Пневматическая система
Обеспечивает работу предусмотренных конструкцией исполнительных механизмов, включая двери.
Обработка отработанного EO
В исходной конфигурации предусмотрена установка нейтрализации оксида этилена с влажным скруббером.
Контроль безопасности
Автоматические системы контролируют предусмотренные оборудованием условия и сигнализируют об отклонениях.
Промышленный стерилизатор под производственную задачу
Для промышленной стерилизации недостаточно выбрать оборудование только по объему камеры. Конфигурация должна соответствовать продукции, производительности предприятия и организации технологического участка.
При подборе системы необходимо определить характер и размеры загрузки, требования к стерилизационному циклу, инженерные подключения и необходимую производительность.
Подберем промышленную EO-систему под ваше производство
Расскажите о продукции, объеме одной загрузки и требуемой производительности. Специалисты Steri-Pro помогут определить подходящую конфигурацию промышленного этиленоксидного стерилизатора.
